插入式電磁流量計

產品詳情
技術選型
典型應用
售后承諾
知識分享
資料下載

產品詳情


一、插入式電磁流量計概述：

　　LKEF型插入式電磁流量計由LKEF型插入式電磁流量計傳感器和LKEF型插入式電磁流量計轉換器配套組成(簡稱流量計)，用來測量管道內各種導電液體的體積流量。
　　LKEF型插入式電磁流量計用來測量自來水、鋼鐵、石油、化工、電力、工業、水利、水政水資源等部門的導電流體的流量，亦可測量酸、堿、鹽等腐蝕性導電液體。

二、插入式電磁流量計特點：

耐腐蝕全不銹鋼材質、ABS全模具生產探頭
結構簡單、牢固、無活動部件、使用壽命長
測量可靠、抗干擾能力強
體積小、重量輕、安裝方便、維護量小
測量范圍大，測量不受溫度、密度、壓力、粘度、導電率等變化的影響，壓力損失為零
能夠在不斷流的情況下進行安裝、拆卸，為用戶的檢修帶來了方便
較一般電磁流量計的制造成本和安裝費用低，特別適合大中口徑管道流量測量
采用先進的加工工藝，固態封裝、耐震動、壽命長等特點，使儀表具有良好的測量精度和穩定性
流量計不僅有4-20mA電流信號輸出，同時還有1-2000HZ頻率輸出
數字通訊輸出：RS485、RS232、HART、Modbus

三、插入式電磁流量計主要技術性能指標：

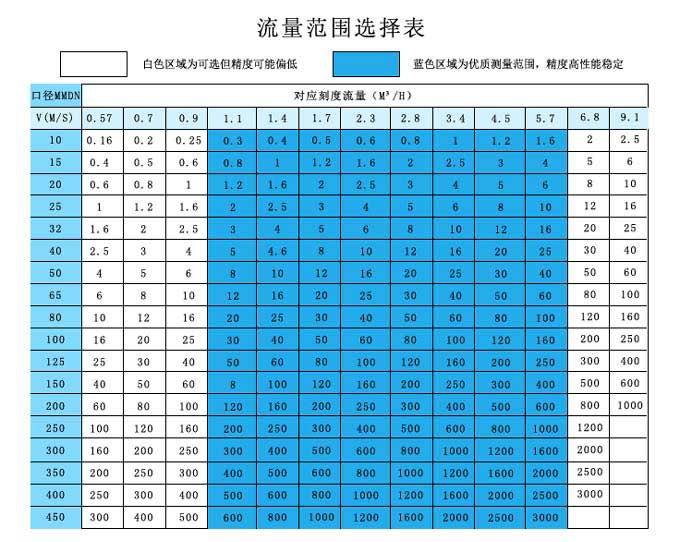

流速測量范圍：（0.05-10）m/s
測量管道直徑：DN（32-6000）mm
測量精度：0.5-1.0級
工作壓力：＜1.6MPa
介質溫度：0-80℃
耗電功率：＜20VA
連接方式：法蘭連接、螺紋連接

四、插入式電磁流量計安裝：

　?。?span>1）、傳感器安裝上游直管段不低于5D（D表示管徑），下游直管段不低于2D

安裝方式如下：

1、垂直安裝，傳感器插入管道時應與管道斷面的垂直直徑夾角小于5°，適用于測量管道振動小的清潔介質。
2、傾斜安裝，其傳感器的軸線與被測管道的軸線夾角為45°，適用于大管徑且測量介質中含有其它雜質的液體流量測量，該安裝方式水阻小，不宜纏掛。

傳感器插入點有兩種方法：一是插入到被測管道的中心軸線上（即1/2倍的管徑）；二是插入到管道內壁為管道的1/4處。

傳感器的安裝
1、清理被測管安裝底座的焊渣和毛刺。
2、關掉上游流量控制閥門或采用低壓供水。
3、將DN50球閥安裝到安裝底座上，注意球閥的長空腔向上，檢查球閥是否能全開、全關，將壓緊螺紋座、壓緊螺母和橡膠密封圈安裝到球閥上，松開定位螺母，將傳感器插入桿通過球閥插入被測管道，同時應注意傳感器方向標志桿指向應和流體流向一致。

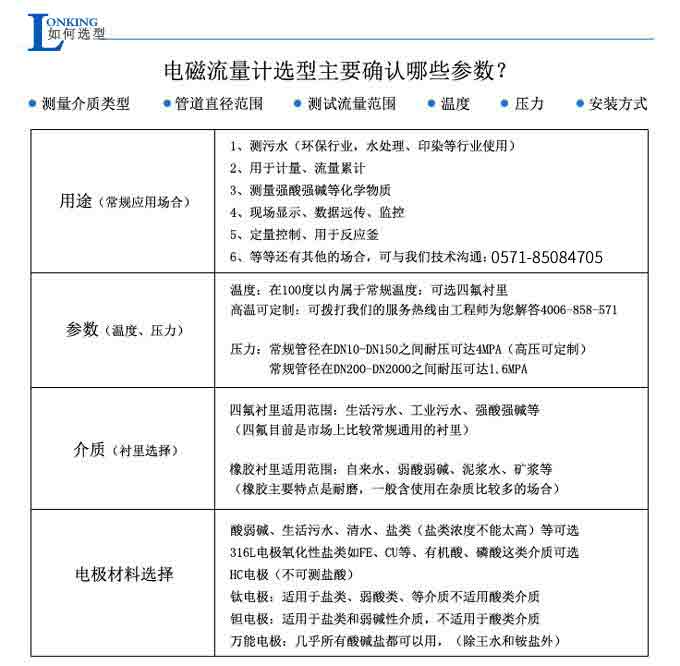

插入電磁流量計參數說明分體.jpg 電磁選型參數.jpg 電極選擇.jpg 襯里選擇.jpg 流量范圍選擇.jpg 應用場合.jpg 制造中心.jpg 制造中心1.jpg 專利外觀.jpg 典型應用1.jpg 典型應用2.jpg 服務聯系方式.jpg

技術選型

LKEF電磁流量計選型說明書

LKEF-AB-CD-EFGH-I-JK

編碼說明

A公稱直徑

編碼通徑編碼通徑編碼通徑

030 3 125 125 901 900

060 6 151 150 102 1000

100 10 201 200 122 1200

150 15 251 250 142 1400

200 20 301 300 162 1600

250 25 351 350 182 1800

320 32 401 400 202 2000

400 40 451 450 222 2200

500 50 501 500 242 2400

650 65 601 600 262 2600

800 80 701 700 282 2800

101 100 801 800 302 3000

B 公稱壓力(Mpa)

06- 0.6 (DN700-DN3000)

10- 1.0 (DN200-DN1000)

16- 1.6 (DN-15-DN600)

40- 4.0 (DN-DN150)

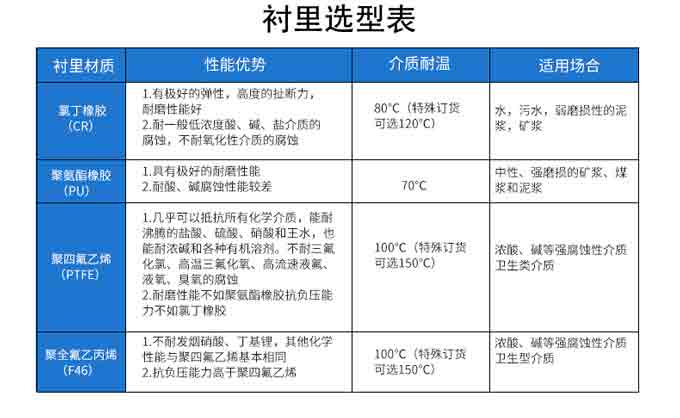

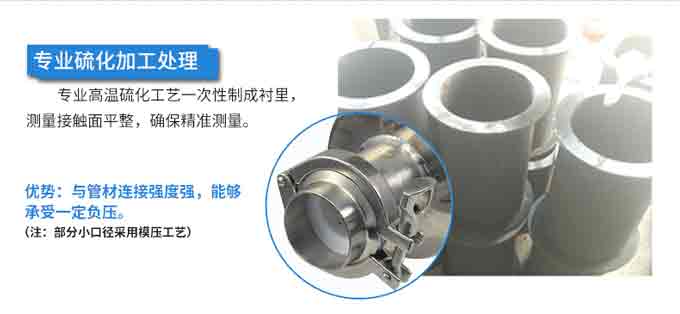

C 襯里材料

A 聚四氟乙烯（F4）（DN3-DN1000）

B 聚氯丁橡膠 (DN65-DN3000)

C聚氨酯（DN15-DN600）

D聚全氟乙丙烯（F46）（DN15-DN300）

E加網PFA (DN15-DN2500

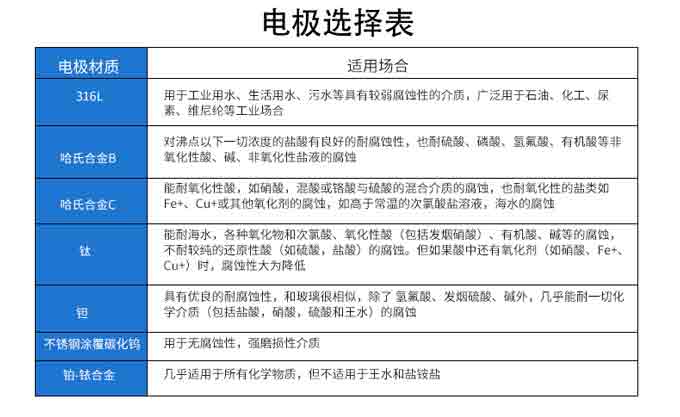

D電極材料

A不銹鋼0Cr18Ni12Mo2Ti (DN3-30000)

B哈氏合金B (DN3-DN3000)

C哈氏合金C （DN3-DN1600）

D鈦（DN3-DN600）

E鉑銥合金（DN3-DN600）

F 鉭（DN3-DN600）

G不銹鋼涂覆碳化鎢（DN15-DN1600）

E殼體防護

Ip1 ip65

ip2IP68+IP65(即傳感器IP68+轉換器IP65,其中傳感器為氯丁橡膠或者聚氨酯襯里的非防爆分離型可選)

F防爆說明

ex0 -無

ex1- ExdmⅡCT4 (不含乙炔)

（一體型、IP65、磁鍵或無顯示、DN15-DN600）

ex2- ExdmⅡCT4 (不含乙炔)

（分離型、IP65、磁鍵或無顯示、DN15-DN600）

ex3 -ExdmⅡCT4 (不含乙炔)

（分離型、IP65、轉換器在安全區、DN15-DN1600）

G 附件

0 無

1 接地電極（DN25-DN3000）

2接地法蘭（DN15-DN3000）

3 進口保護法蘭（DN65-DN1600）

4電極刮刀機構（DN300-DN3000）

H 結構

ER分離型，中英文菜單（DN3-DN3000）

EH一體型，中英文菜單（DN15-DN6000）

*分離型隨表專用電纜10M,如不夠另定貨，一般不超過100m，超過100m協商定貨.

I 電源

A ：85V-265V 45-400HZ

B ：11-40V D.C

C：電池供電型

J轉換器型式

MA：按鍵、雙行顯示、標準輸出

MB;按鍵、雙行顯示、標準輸出、RS485

LA:按鍵、雙行顯示、標準輸出

LB:按鍵、雙行顯示、標準輸出、RS485、HART協議

AA：按鍵、中英文菜單、雙行顯示、標準輸出、RS232

K 地區編碼

華東：01 （上海，浙江、江蘇、安徽、山東）

華北：02 （北京、河北、山西、河南、內蒙古、湖北、湖南）

東北：03 （遼寧、吉林、黑龍江）

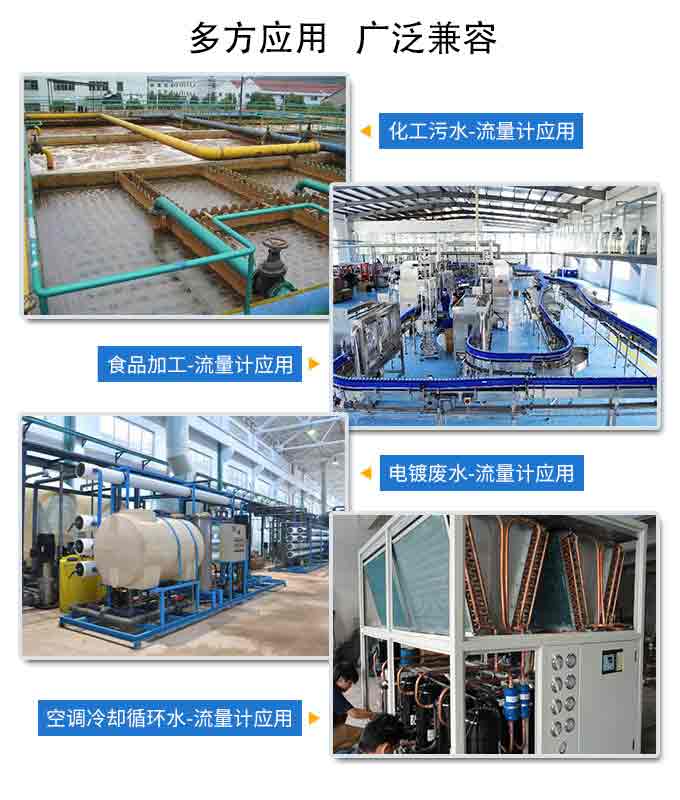

典型應用

大管徑自來水和導電液體的測量

售后承諾


技術選型

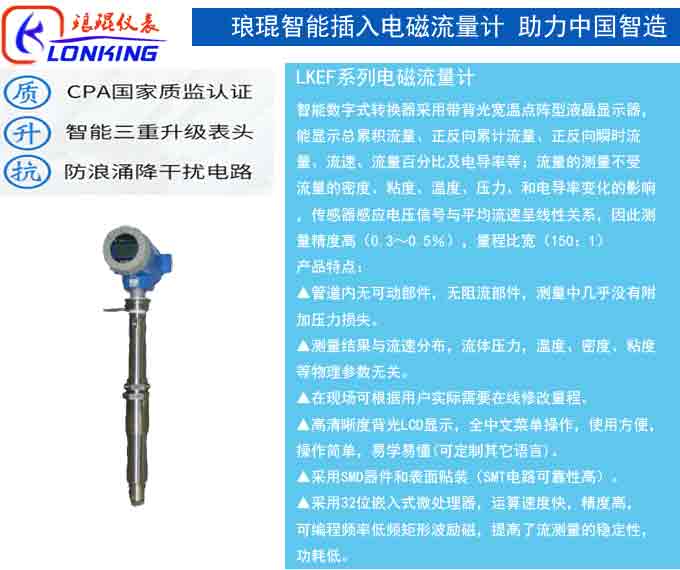

LKEF瑯琨智能電磁流量計技術特點

1．LKEF智能電磁流量計采用德國威瑯低頻矩形波勵磁技術，德國TDC芯片，反應速度在20微秒以內，測量精度高，始動流量大于0.2m/s以上，精度可達0.3%，特別是重復性好，優于0.1%，在復雜的工況下能保持穩定的測量數據。

2全數字量處理，抗干擾能力強，測量可靠，精度高、流量測量范圍可達150：1

3超低emi開關電源，適用電源電壓變化范圍大，抗emi性能好。

4采用32位嵌入式微處理器，運算速度快, 精度高，可編程頻率低頻矩形波勵磁，提高了流量測量的穩定性，功耗低。

5采用smd器件和表面貼裝(smt)技術，電路可靠性高。

6管道內無可動部件，無阻流部件，測量中幾乎沒有附加壓力損失。

7在現場可根據用戶實際需要在線修改量程。

8測量結果與流速分布，流體壓力，溫度、密度、粘度等物理參數無關。

9高清晰度背光lcd顯示，全中文菜單操作，使用方便，操作簡單，易學易懂。

10具有rs485、rs232、hart和modbus等數字通訊信號輸出

11具有自檢與自論斷功能。
